QNAP TS-x53B RAID 5 NAS 多顆硬碟壞軌，牙醫診所學術交流影片資料救援成功案例

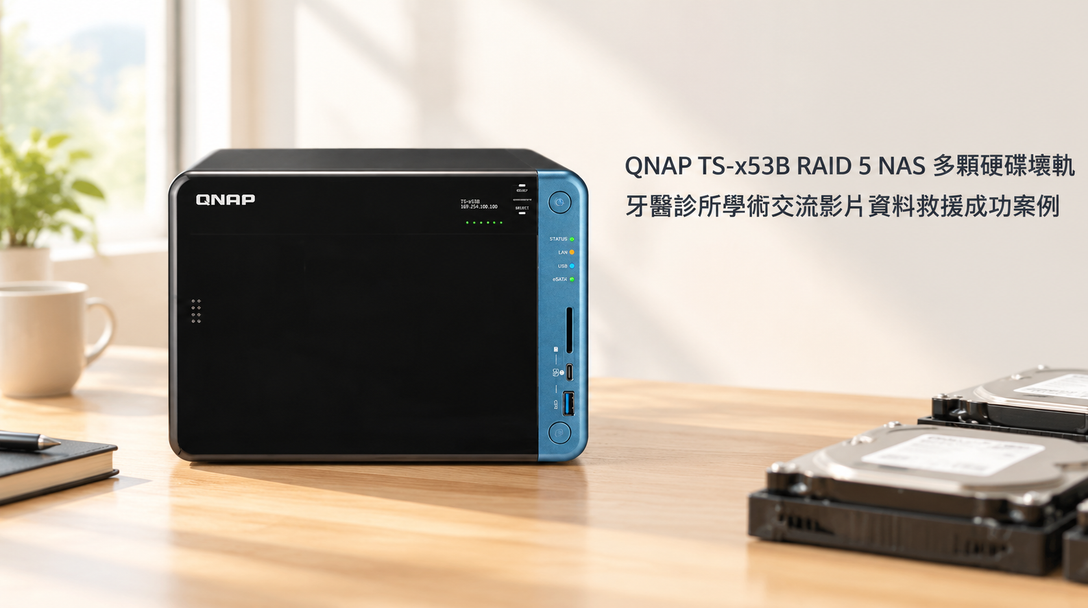

客戶設備：牙醫診所使用的 QNAP TS-x53B 系列 6 Bay NAS
硬碟配置：6 顆 Seagate、WD 6TB 硬碟組成 RAID 5
資料類型：多年累積的學術交流影片
故障狀況：3 顆硬碟出現壞軌，其中 1 顆情況嚴重，導致 NAS 無法正常啟動
儲存架構：RAID 5，並包含 LVM 邏輯磁區架構
救援結果：完成故障硬碟物理維修與鏡像，恢復客戶指定資料夾中的大部分資料；部分內容因原始損傷而受損
案例背景
客戶為牙醫診所，使用 QNAP TS-x53B 系列 6 Bay NAS 保存多年累積的學術交流影片。這些影片對客戶具有重要的學術與工作參考價值，因此客戶提出指定資料夾，希望優先救出其中的重要內容。
NAS 內使用 6 顆 Seagate、WD 6TB 硬碟組成 RAID 5。設備發生異常後，NAS 無法正常啟動，客戶因此將設備交由專業資料救援處理。
故障檢測
檢測後確認共有 3 顆硬碟出現壞軌，其中 1 顆硬碟的狀況較為嚴重。多顆硬碟同時發生讀取異常，使 RAID 5 陣列無法維持正常運作，並造成 NAS 無法正常啟動。
本案除了硬碟物理層的壞軌問題，NAS 儲存架構本身還包含 LVM。救援時必須同時處理硬碟可讀取範圍、RAID 5 陣列結構，以及 LVM 邏輯磁區的解析，因此難度高於單純硬碟或一般 RAID 5 資料救援案件。
客戶指定資料優先救援
客戶已指定需要救出的資料夾內容。我們依照指定範圍安排資料提取順序，先處理客戶最重視的學術交流影片與相關資料，再檢視其他可讀取內容。
在多顆硬碟存在壞軌的情況下，依資料重要性安排順序，可以先集中處理關鍵資料，避免不必要的重複讀取增加故障硬碟負擔。
專業救援流程
-
故障硬碟檢測與物理維修
針對 3 顆出現壞軌的硬碟進行檢測，並對其中狀況嚴重的硬碟進行必要的物理維修處理。 -
製作硬碟鏡像
在原始硬碟可讀取的範圍內製作鏡像，將後續分析與資料提取工作移至鏡像資料上進行，降低持續操作原始硬碟的風險。 -
RAID 5 結構分析
依照 6 顆硬碟的鏡像資料分析 RAID 5 陣列結構，整理可讀取資料與壞軌區域對陣列內容造成的影響。 -
LVM 邏輯磁區解析
在 RAID 5 結構之上進一步解析 LVM 邏輯磁區，確認邏輯磁區與檔案資料的位置，讓指定資料夾可以被正確辨識與提取。 -
指定資料夾提取與檢查
依照客戶提供的指定內容進行資料提取，並檢查取出的檔案與資料夾是否可以正常讀取。影片資料則依實際檔案狀況整理可用與受損內容。
救援結果
- 完成 3 顆壞軌硬碟的處理與資料鏡像。
- 克服 RAID 5 與 LVM 雙層儲存架構帶來的分析難度。
- 依照客戶指定資料夾優先處理重要內容。
- 多年學術交流影片大部分資料成功恢復。
- 部分內容因原始硬碟壞軌造成資料區塊受損，無法完整恢復。
本案的成功關鍵，在於先處理故障硬碟並製作鏡像，再進行 RAID 5 陣列與 LVM 邏輯磁區分析，避免直接在不穩定的原始硬碟上反覆操作。雖然部分資料已受到損傷，仍成功恢復客戶指定內容中的大部分資料。
本案技術難點
- 多顆硬碟同時出現壞軌：3 顆硬碟有壞軌，其中 1 顆狀況嚴重，增加鏡像與資料讀取的難度。
- RAID 5 陣列需要重新分析：必須依照各顆硬碟可讀取的資料，還原陣列中的資料排列。
- RAID 5 之上還有 LVM：資料不是直接位於一般檔案系統，必須先解析 LVM 邏輯磁區，才能進一步定位資料夾與檔案。
- 影片檔案需要依實際狀況判斷：檔案能否完整播放，取決於對應資料區塊是否仍可讀取，因此部分影片可能只能恢復部分內容。
NAS 發生多顆硬碟異常時的處理建議
- 停止反覆開機與不必要的寫入操作。
- 不要直接執行 RAID 重建、格式化或初始化。
- 不要在尚未製作鏡像前，對原始硬碟進行修復性寫入。
- 先整理需要優先救出的資料夾與檔案清單。
- RAID 與 LVM 都不能取代獨立備份，重要影片應另外保存備份。
